产品简介

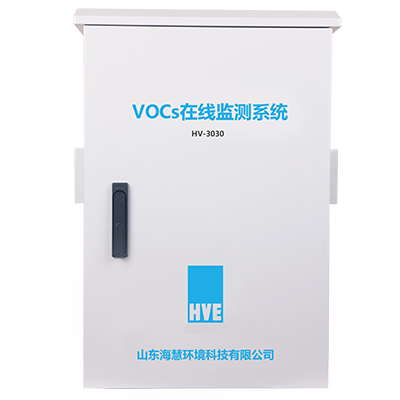

HV-3030VOCs在线监测系统是针对工业生产过程中温度、湿度过高且有油水、粉尘混合的复杂环境(粘性特强的焦油除外)的集预处理和气体监测的系统解决方案,系统包括预处理系统、气体分析仪和数据处理与显示三大部分。 系统采用智能化高性能气体传感器,具有安装方便、测量精度高、可靠性好,响应速度快、抗干扰能力强等特点。可广泛应用于环保环境监测、冶金、石油石化、化工等各个行业的有毒有害气体排放监测。



仪器原理

HV-3030VOCs在线监测系统采用光离子化(PID)是使用紫外灯作为光源,使空气中有机物和部分无机物电离,但空气中的基本成分 N2、O2 、CO2 、H2 O、CO、CH4 等不被电离。电离产生的电子和带正电的离子在电场作用下,形成微弱电流,通过检测电流强度来反映该物质的含量。

项目

项目参数

检测气体

VOC、TVOC

检测原理

PID光离子原理。

测量范围

视具体检测气体而定,以出厂标签为准。
0-1ppm、5ppm、10ppm、20ppm、50ppm、100ppm、200ppm、500ppm、1000ppm、2000ppm、5000ppm、10000ppm、50000ppm。

输出信号

1、4-20mA电流信号输出,可连接各种报警控制器、PLC、DCS 等各种控制系统;
2、RS-485数字信号输出,连接RS232转接卡可在电脑上查看存储数据;
3、2组继电器高低段报警开关量输出(默认1组,选配1组):无源触点,容量30V 1A、125VAC 0.5A;

信号传输方式

1、三芯(四芯)屏蔽电缆传输:最远可传输1000至2000米(单芯1平方屏蔽电缆);
2、网口TCP/IP传输:支持TCP/IP协议,可网线传输90米内,通过组网远距离实时传输(选配);
3、短距离的RTU433无线传输:传输距离0至2公里,视传输功率及现场环境定(选配);
4、GPRS无线传输:无距离限制,内置模块,通过移动、联通或者电信信号传输,可带短信提醒通知功能(选配)。

预热时间

≤180秒

响应时间

≤60秒(T90),(更高要求根据传感器性能)

监测方式

吸气式—配流通式进出转接头,实现泵吸式的检测方式;

机柜安装方式

①壁挂式   ②地面立杆式

防护等级

IP67(室内室外通用型)

工作温度

-20℃~+500℃(更高温度要求可以定制)

工作湿度

0~100%RH,冷凝环境下均可

供电电源

系统外接AC 220

工作压力

≤200Kpa (可选配减压阀)

气体采样流量

配流量计,(0.5-0.8)L/min(流量波动≤0.02L/min)可自由调节

外壳材质

SPCC(可选配304或316不锈钢材质)

尺寸

机柜830mm*670mm*190mm(高*宽*厚)

重量

25Kg

执行标准

GB15322.1-2003,GB3836.1-2010,GB3836.2-2010,GB3836.4-2010

仪器特点

  • 1

    系统高度集成,整体体积小,安装方便;

  • 2

    高精度高性能气体传感器,使用寿命长,可同时监测1-3种以上气体;

  • 3

    采用嵌入式32位超低功耗微处理器,响应速度快,测量精度高,稳定性和重复性好;

  • 4

    智能的温湿度和零点补偿算法,2级至4级以上的目标点全软件自动校准功能,确保测量结果的准确性;

  • 5

    自动存储,存储间隔可自定义,可存储30万组带日期时间标识的数据,如选配TF存储卡,可存储1000万组以上;

  • 6

    支持PPM和mg/m3,%VOL和mg/L浓度单位自由切换;

  • 7

    4-20mA电流信号输出和RS-485数字信号输出,可连接各种报警控制器、PLC、DCS 等各种控制系统;

  • 8

    短距离的RTU无线传输方式或任何地方不限距离的GPRS无线传输方式都可以通过内置无线模块功能将实时的检测数据和报警状态传到安全中心(选配);

应用领域

该系统采用智能化高性能气体传感器,具有安装方便、测量精度高、可靠性好,响应速度快、抗干扰能力强等特点。可广泛应用于环保环境监测、冶金、石油石化、化工等各个行业的有毒有害气体排放监测。
